弹簧圆锥破碎机

产品介绍

　　弹簧圆锥破碎机经过不断发展，能够效率高、可靠，而且经济地将物料破碎，成为满足客户要求的产品。郑州中意矿机这款弹簧圆锥破碎机技术稳定，破碎效率高，生产成本更低，砂石骨料质量好，能够充分适应各种破碎工况，即使坚硬的岩石也能够应付自如。本机分为标准型和短头型，一般而言，标准型给料粒度大，排料粒度也较粗;短头型的破碎锥较陡，给料粒度较小，有利于生产细粒级的物料。所以标准型的一般用于粗、中碎，短头型用于中、细碎。

产品优势

1、设备在运行时，当不可破碎的物料进入破碎腔内部时，液压系统可以让破碎机的动锥自然下退，从而保护设备不受损害，当异物被自然排出后，动锥自动复位，破碎机可继续正常工作。

2、易损件均使用耐磨材料，使得易损件不再容易磨损，寿命增长，同时减少因更换设备而浪费的时间，在减低成本的同时提高工作效率。

3、所有零部件都可轻松拿出，无需对破碎机进行大幅度拆卸工作，简简单单就可进行维修工作。

4、采用干油或水两种密封方式，使得灰尘不易进入机体内部，从而保证润滑油长期清洁，轴承也因此受益不小，不仅运转可靠，而且轴承的寿命也增加了。

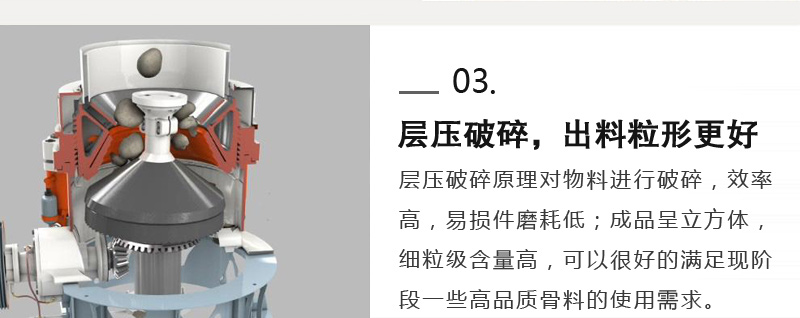

5、工作时，物料夹在两椎体之间，受到挤压和剪切作用，破碎力度较大，同时出料均匀，对椎体表面磨损也均匀。

工作原理

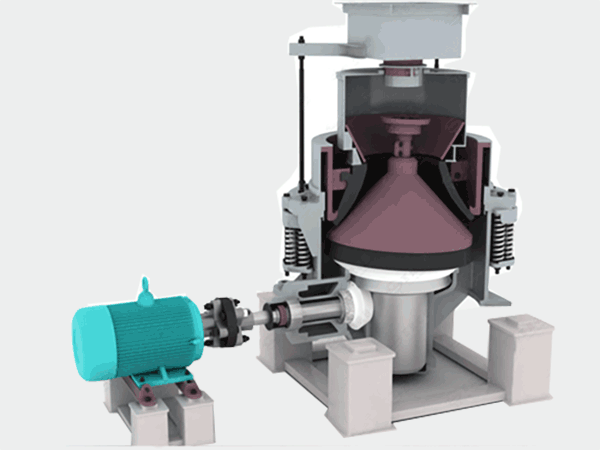

弹簧圆锥破碎机工作原理

　　弹簧圆锥破碎机工作时，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔。待破碎物料从入料口进入后，受到动锥和静锥的多次挤压和撞击，形成符合要求粒度的物料。当动锥离开该区段时，已成形物料在自身重力作用下下落，从锥底排出。

结构组成

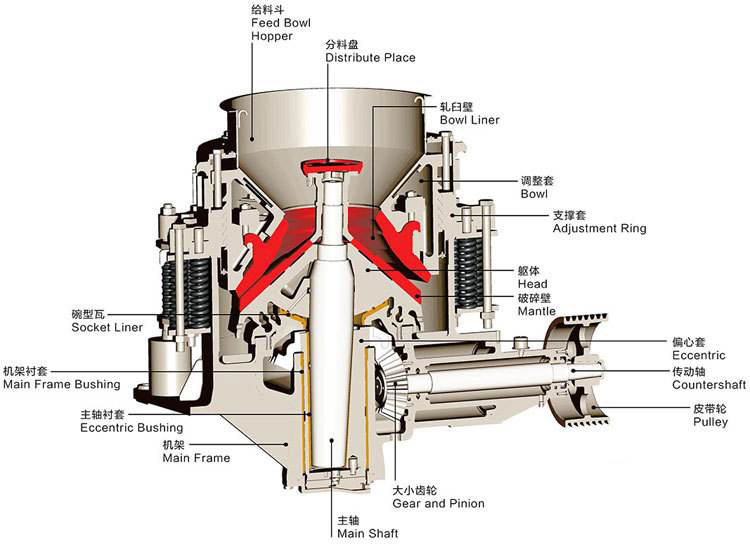

PSG系列弹簧圆锥破碎机结构组成

1. 机体;2.止动齿轮;3.圆锥头;4.压套;5.U型螺栓;6.锁紧套;7.锁紧缸;8.支撑套;9.调整套;10.定锥衬板;11.动锥衬板;12.主轴;13.动锥驱体;14.碗型轴瓦;15.碗型轴承架;16.平衡重;17.大锥齿轮;18.锥形套;19.偏心套;20.大衬套;21.机架;22.底盘;23.止动盘;24.挡铁;25.条铁;26.防尘罩;27.推动缸;28.水锥齿轮;29.水平轴;30.联轴器

厂家实拍

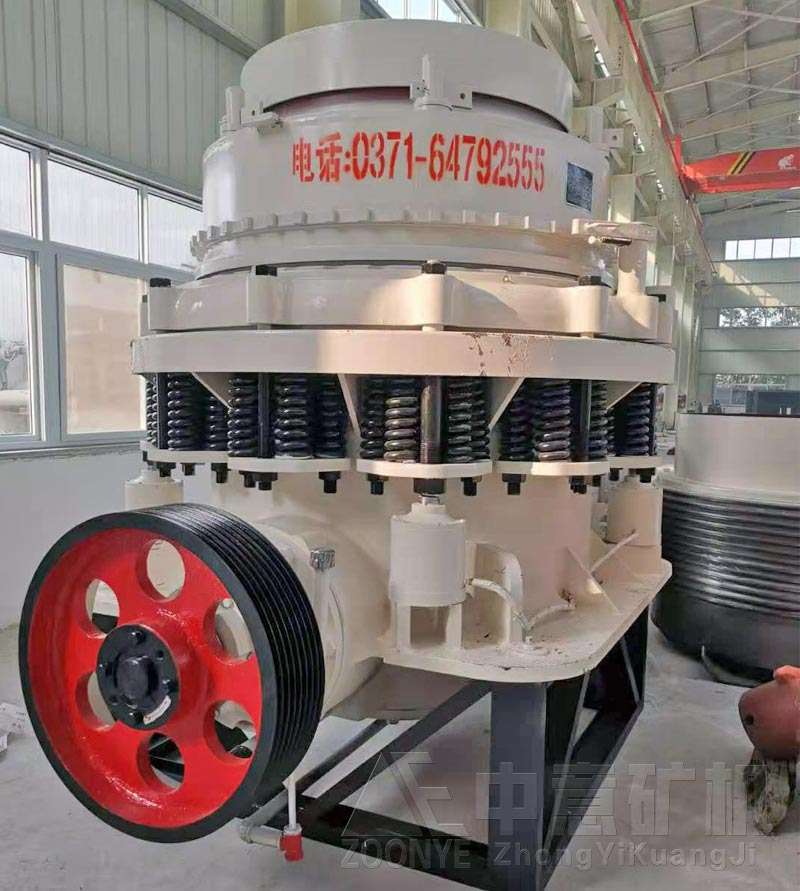

复合式弹簧圆锥破碎机车间实拍

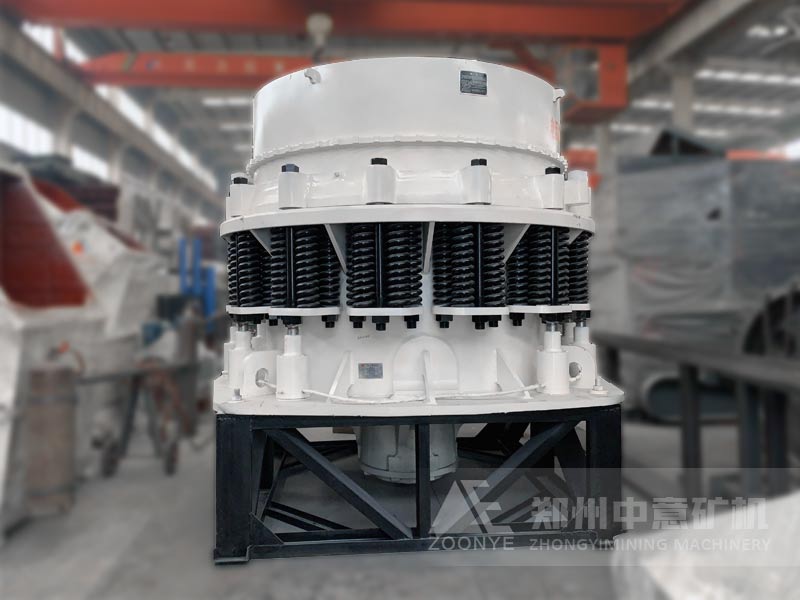

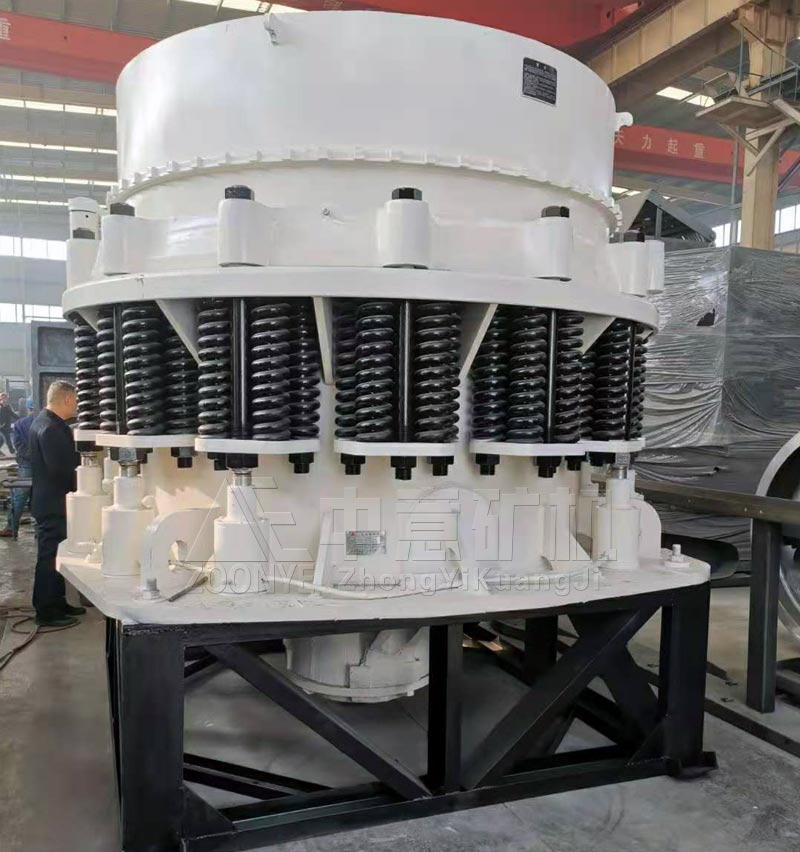

弹簧圆锥破出厂前试机

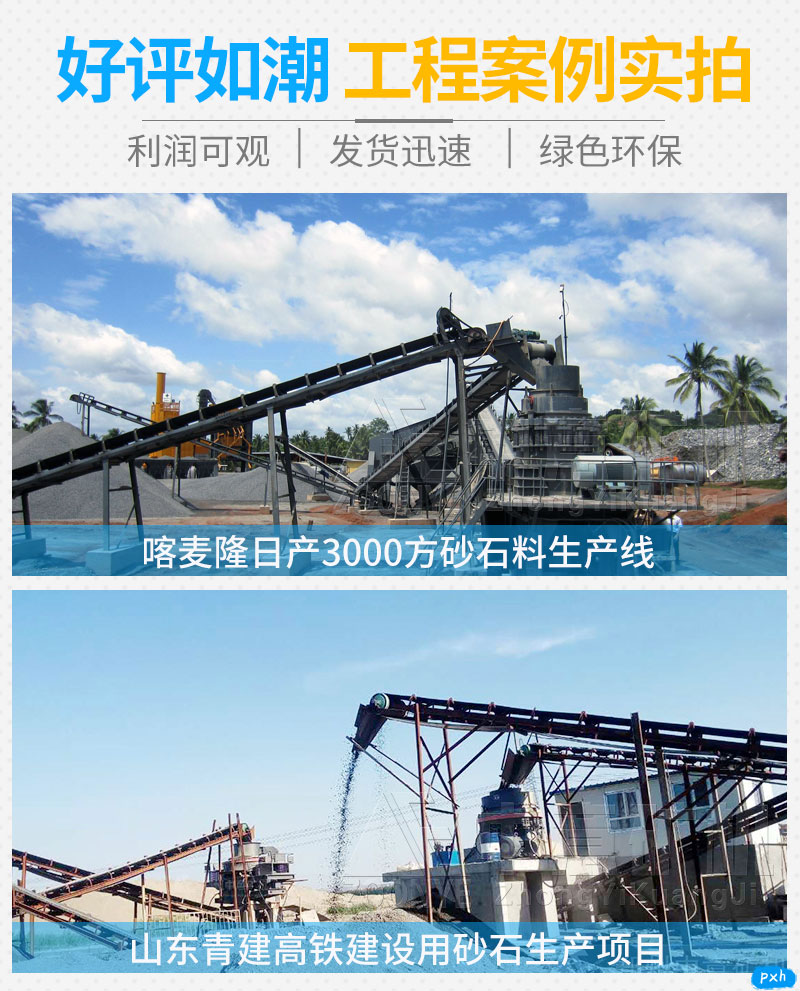

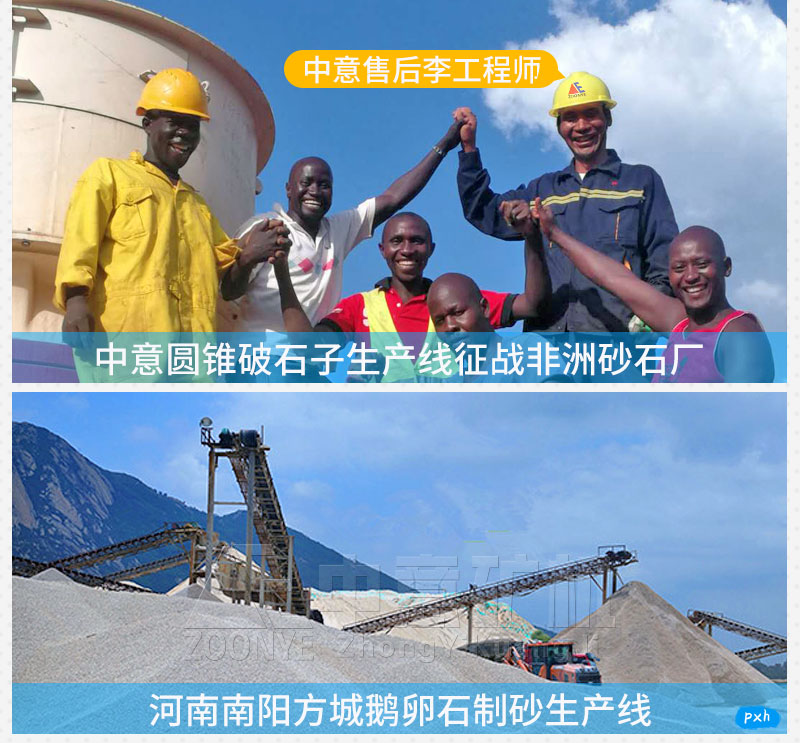

客户案例

技术参数
