产品介绍

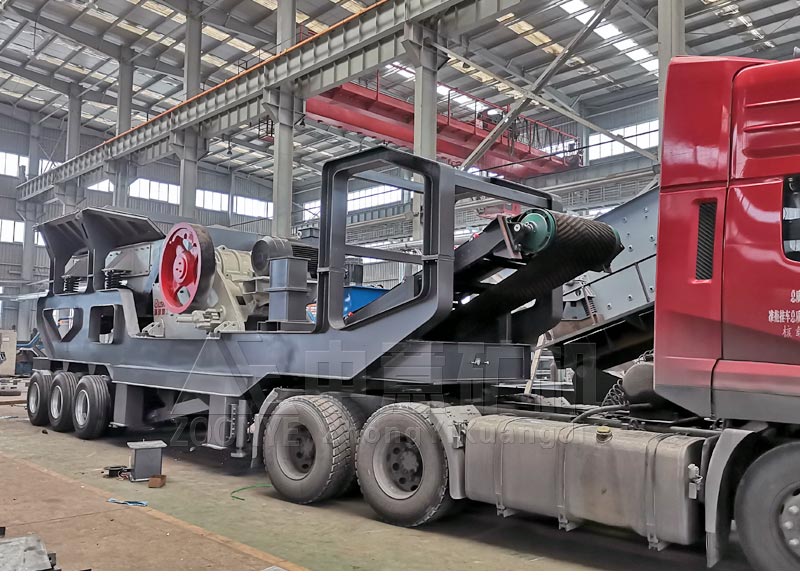

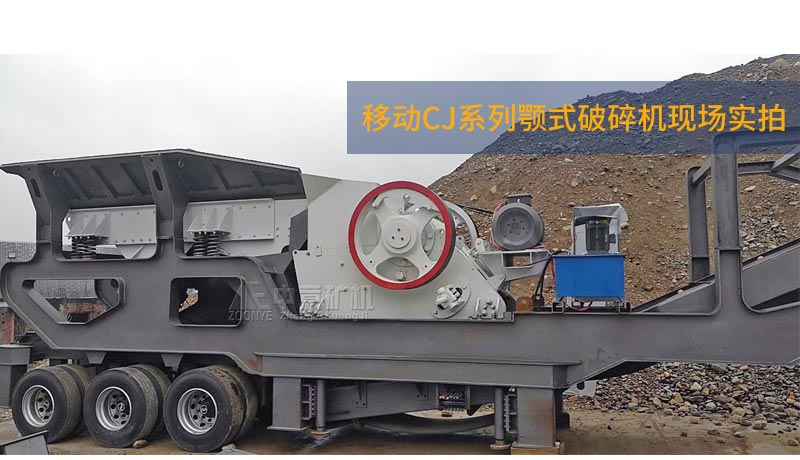

  CJ系列颚式破碎机(移动站用)是郑州中意公司十几年来破碎设备设计和制造经验与现代设计和制造工艺结合的产品,装配有高质量的颚式破碎机搭配轮胎式/履带式底盘车架可形成可移动式鄂式破碎站。基于创新的模块化、非焊接机架结构,CJ系列颚式破碎机即使在高要求的应用中也可以提供更强的破碎性能和可靠性。





  相比于传统PE颚式破碎机、PEW欧版颚式破碎机,移动站*的CJ系列颚式破碎机加大了破碎比,提高了产能,同时,从运动学、偏心距和调节装置等方面进行改进,让CJ系列颚式破碎机拥有更高质量、更坚固、更快速的运行优势,紧凑底盘缩短了整机长度,减轻了重量,即使安装在可移动的车架底盘上,也不用螺栓连接和固定,可直接上路行走。

性能特点


1、整体铸钢结构,模块化、无焊接,稳定性更强

2、优化腔型设计,大冲程,产量更高

3、小排料口设计,使用性能更加优良;

4、快速而安全的双锲块排料口调整系统,易于实现自动化

5、保护板安装在鄂板后面,橡胶块安装

6、飞轮护罩结构紧凑、便于维修

7、自动油脂润滑系统,降低使用成本

8、便于移动设备的安装,破碎范围广泛

工作原理


  CJ系列颚式破碎机主要由机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等组成。 欧版颚式破碎机破碎方式为曲动挤压型。电动机驱动皮带和皮带轮,通过偏心轴使动颚前后上下摆动,当动颚推动动颚板向定颚板运动时,物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。


技术参数

型号规格进料粒度(mm)排料口范围(mm)处理能力(t/h)
 预筛分
功率(kw)
C8041040-17555-37075
C9646060-175105-43090
C10656070-200150-560110
C11661070-200165-580132
C12070070-175175-595160
C130800100-250270-915185
C150960125-250340-970200
C160960150-300430-1260250
C2001200175-300630-1575400
