香蕉筛

产品介绍

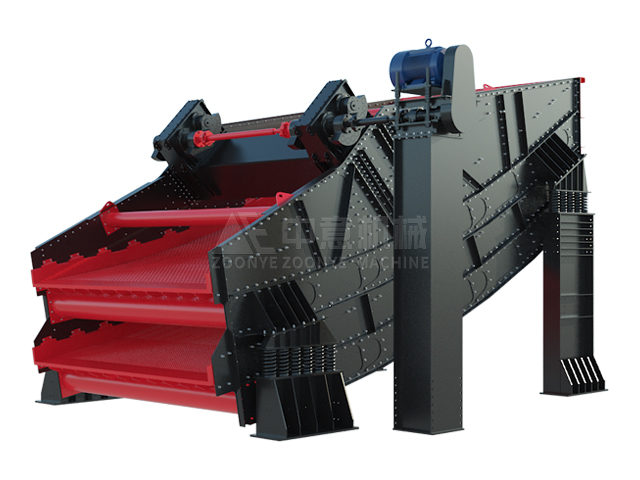

　　香蕉筛是以外形来定义的，也被称之为香蕉振动筛，具有箱式振动器和多段不同倾角筛面的直线振动筛，筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级，亦可用于脱水、脱介和脱泥等作业(细粒指粒度小于筛孔尺寸一半以下的颗粒)。

　　香蕉筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面，随后紧接着以一定数目的角度逐级下降，直到出粒口为止，入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡，这种较早地分层使细的颗粒更快的靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉筛具有很高的筛分效率和高于传统分级筛1.5-2倍处理量的特点，是大型生产线中很受欢迎的筛分机械产品。

产品结构

　　香蕉筛是由电动机和激振器作为振动源，激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成，激振器安装在筛箱侧板上，并由电动机通过三角皮带或软连接与其相连，电动机带动偏心轴旋转，产生离心惯性力，迫使筛箱振动。香蕉筛筛箱运动轨迹为椭圆，同时筛面有较大的倾角(20°)，物料从入料端落入筛网后在振动力的作用下迅速前进、松散透筛，完成筛分作业。

产品优势

　　1、功率消耗少，振动强度大(9-12mm)，筛分效率高(>95%);

　　2、结构简单紧凑、刚度大、强度高，物料处理能力大;

　　3、重量轻，工作噪音低，运行平稳;

　　4、长寿命，筛体使用寿命高达10年，激振器使用寿命大于6万小时;

　　5、筛机操作维护简单、使用安全、性价比高。

产品用途

　　香蕉筛是一种具有较大筛分能力的大中型筛分机械，适用于烧结矿、煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分，广泛应用于冶金、煤炭、建材、耐火材料等行业。

产品特点

　　中意香蕉筛筛分效率高，筛网采用聚胺脂材料，减振弹簧为钢簧。安装形式为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。

工作原理

　　香蕉振动筛在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高，呈现均匀状态，筛分效率提高，比相同有效面积筛分机的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有很高的筛分效率。

技术参数
